精密過濾器

精密過濾器等級表：

等級 Q/QA級 P/AO級 S/AA級 C/AC級
適用範圍 一般往復式
空壓機前置過濾		 一般螺旋式
空壓機前置過濾		 一般空氣壓縮
空壓機後製過濾用		 高度精密
過濾專用
材　　質 多層玻璃纖維濾蕊 多層玻璃纖維濾蕊 多層玻璃纖維濾蕊 活性碳濾蕊
過濾雜質 3 MICRON 1 MICRON 0.01 MICRON 0.01 MICRON
濾油含量 3 PPM 0.5 PPM 0.01 PPM 0.003 PPM
最大壓力 16KG/CM2 16KG/CM2 16KG/CM2 16KG/CM2
最高溫度 65oC 65oC 65oC 65oC
一般壓差 0.2KG/CM2 0.17KG/CM2 0.275KG/CM2 0.07KG/CM2
最大壓差 0.7KG/CM2 0.7KG/CM2 0.7KG/CM2 0.7KG/CM2
功　　能 將壓縮空氣內大量的油氣濾除到3PPM以內及濾除雜質顆粒至3MICRON。 將壓縮空氣內的油氣濾除到0.5PPM以內及濾除雜質顆粒至1MICRON。 將壓縮空氣中的微量油氣精密濾除至0.01PPM，同時濾除空氣中雜質顆粒至0.01MICRON達到無油標準的高品質壓縮空氣。 一般用於濾除壓縮空氣中的臭氣，非常微細的油氣及超微顆粒。

可選擇性配件：

壓差表壓差表
外置式自動排水器外置式自動排水器
Blue airBlue air經絡酸鹽防鏽處理，長時間使用，不起氧化反應
一般未經防鏽處理鋁合金外殼的氧氣化情形

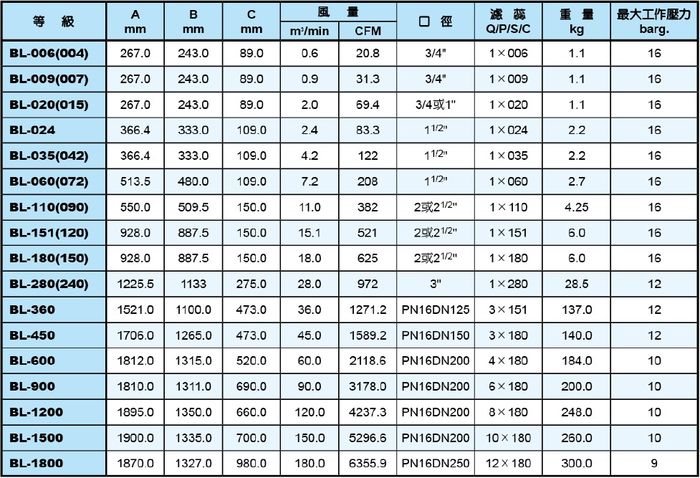

精密過濾器技術規格表：

校正系數表：

壓力 barg 1 2 3 5 7 9 11 13 15 17 20
psig 15 29 44 73 100 131 160 189 218 247 290
正常系數   0.38 0.53 0.65 0.85 1.0 1.13 1.25 1.36 1.46 1.56 1.7

相應常數表：

入口壓力 常數
Psig kgf/cm2
30 2.1 1.38
40 2.8 1.25
50 3.5 1.17
60 4.2 1.10
80 5.6 1.04
100 7 1.00
120 8.4 0.95
140 9.8 0.92
150 10.5 0.90

範例一：

進入乾燥機前之壓縮空氣其壓力7kgf/cm2，溫度45oC(飽和狀態)， 此時每一立方公尺的自由空氣之含水量可依下列步驟查得。

  1. 從表一之縱軸(壓力露點)45oC，作一平線交壓刀斜線。(7kgf/cm2)於一點。
  2. 經此點，作一垂直線交橫軸大氣露點於8oC。
  3. 由表二查8oC之含水量8.27g/m3即得。
風量 入口溫度 (oC。)
m3/min SCFM 40 45 50
0~1.15 0~40 0.84 1.0 1.20
1.15~2.5 41~85 0.79 1.0 1.24
2.5~7.5 86~260 0.87 1.0 1.28
7.5~16.5 261~575 0.87 1.0 1.40
16.5~58 579~2000 0.84 1.0 1.41

範例二：

上列之壓縮空氣進入乾燥機後溫度降至1.7oC此時之含水量可依上述步驟求之

  1. 表一之壓力露點1.7oC作一水平線7kgf/cm2於一點。
  2. 經此點作一垂直線交大氣露點於-23.3oC。
  3. 由表二查得-23.3oC之含水量是0.829g/m3。
環境溫度(oC) 常數
21oC 0.84
27oC 0.90
32oC 0.94
38oC 1.00
44oC 1.07

大氣壓力的露點/水分含量表 (g/m3)
